スーパーパンチングTM

超スーパーパンチングTM 曲げ強度試験

1.目的パンチングメタル材の曲げ強度を確認するために曲げ試験を実施する。
2.試験片試験片は①SUS304、②-SUS316Lである。
3.試験方法
試験状況写真を図1に示す

◎曲げ強度試験
使用試験機・AG-X 300kN(E2-020)(島津製)
曲げ試験条件

  1. 試験本数:3体
  2. 試験温度:RT(23℃±5℃)
  3. 試験速度:1mm/min
  4. 試験片形状
    1. 幅 25mm、長さ 280mm
    2. 厚さ ①3t(材質:SUS304)②3t(材質:SUS316L)③6t(材質:SUS316L)
4.試験結果試験結果をまとめて以下の図表に示す
図1 試験状況
図2 試験片の試験後外観写真

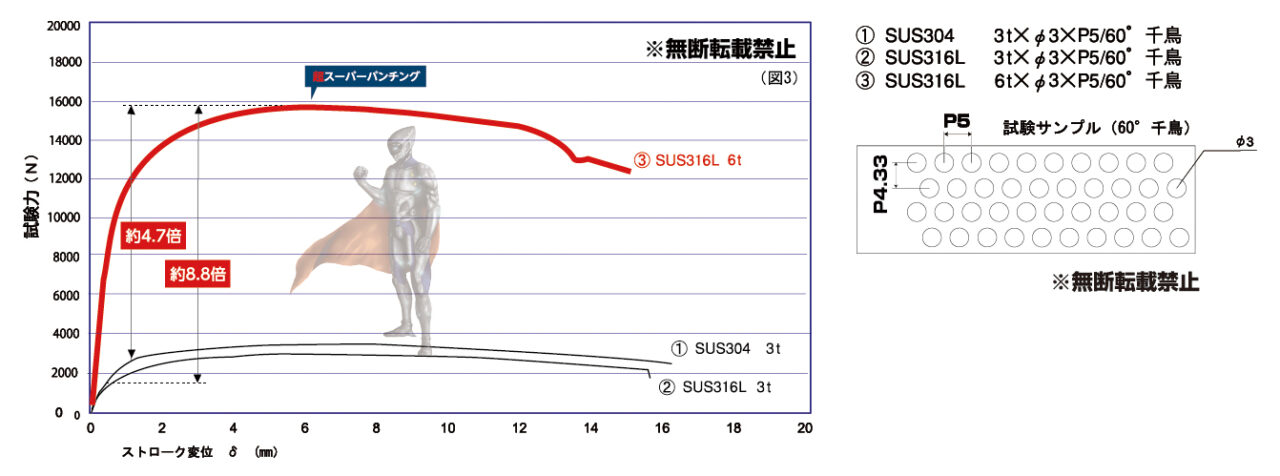

図3 荷重とストロークの変位の関係
表1 曲げ強度試験結果

強度試験結果

表1

表グラフ 材質板厚(t)試験片符号試験片寸法(実測値)試験温度最大試験力(N)公称最大応力
(N)
厚み
(mm)(mm)
SUS3043.039.952.92RT
(23℃)
3399959
SUS316L3.040.032.841812836
SUS316L6.040.025.84158761099
 試験機番号:E2-020
備考試験速度:1mm/min   室温:23℃±5℃
※公称最大応力=3PL/2b’h2   P:最大試験力, L:40mm, b:幅, b’=b-3×5(孔径φ3ピッチ5), h:厚さ

ⓒ試験力 ストローク線図
